國五東風天錦飛機加油車_楚飛牌CLQ5180GJY5DF 型飛機加油車

作者：國五東風天錦飛機加油車 來源：飛機加油車廠家日期：2025/6/25 11:50:08 人氣：標簽：國五東風天錦飛機加油車 楚飛牌CLQ5180GJY5DF 型飛機加油車

1、概述：

CLQ5180GJY5DF 型飛機加油車是湖北成龍威專用汽車有限公司研制的一種新型罐式加油車，是為民用機場或通航機場起降的小型飛機實施翼上重力加油的專用設備，該車主要由二類汽車底盤、泵油系統、控制系統、氣控系統、電氣系統組成。底盤駕駛室為平頭、單排座、二門 式，乘員 2、3 人；驅動型式為 4×2，卷盤重力加油額定流量 300L/min，最高車速 80km/h。

3、CLQ5180GJY5DF 型飛機加油車功能參數：

底盤配置：天錦駕駛室，右舵，康機190馬力國五發動機，8檔箱，4500/4700軸距，153前后橋，1000鋼絲胎，空調，ABS。

罐體：罐體材質為鋁合金制作，自重輕, 容積大,耐腐蝕無污染，保證油品質量。

加油泵：不銹鋼材質自吸式離心泵，卷盤加油流量 300L/min，管道抽油流量700L/min，工作壓力為 0.25MPa 。

流量計：0.2 級精度，通徑 50 腰輪流量汁。

過濾分離器：額定流量 400L/min，額定工作壓力 1.0MPa，最大允許壓差 0.15Mpa，符合 API 1581 第三版的要求。

重力加油卷盤：自動復位卷盤，加油膠管通徑 38mm，長度 15m。

液位計：罐內不銹鋼浮球，罐體左側 10 寸鋁合金表盤，可以清楚觀察罐內當前液體的容積。

操作系統：獨立操縱室集中控制。儀表指示包含泵進真空表、泵出壓力表、油泵轉速表、過濾器壓差計等。開關閥門操作包含電源總開關、照明開關、急停開關、油泵調速旋鈕、加油閥門、循環過濾閥門、取樣閥門、海底閥控制組合開關等。

國五東風天錦飛機加油車_楚飛牌CLQ5180GJY5DF 型飛機加油車

功能介紹：

1、卷盤加油—將本車油罐中的燃料，經過濾、計量后，通過操縱室中卷盤膠管的重力加油槍注入飛機油箱或其它受油設備。

2、泵油過濾—將本車油罐中或外接管道中的燃料，經過濾后通過泵出油接頭回到本車油罐或其它受油設備，實現循環過濾功能。

3、油罐裝油—用接頭閥外接管道進行油罐底部裝油，或者可以通過本油泵實現抽油功能。

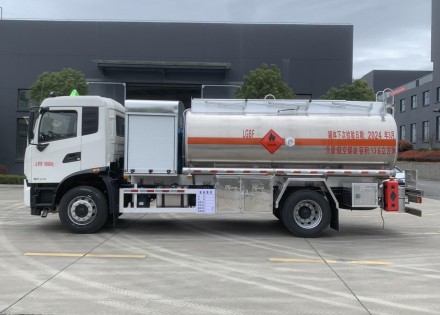

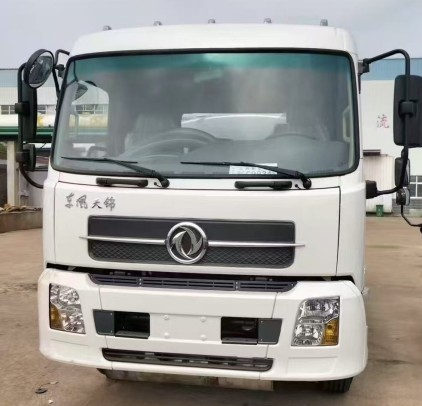

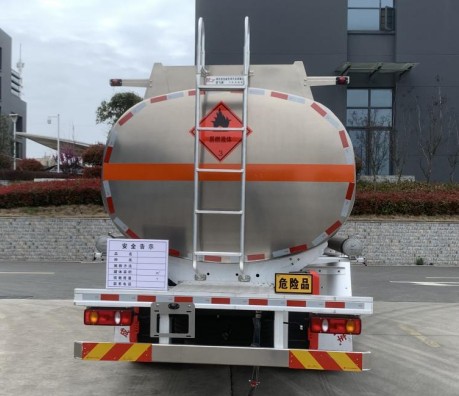

4、實車圖片：

CLQ5180GJY5DF 型飛機罐式加油車

⑤ 底盤配置（基礎配置-平頂駕駛室）：

1、底盤型號：DFH1180BX5V，

2、發動機：ISB190 50 140千瓦，軸距：4700mm。

3、發動機功率：140KW。

4、前后橋：4.5T/9T，前盤后鼓，輪胎：275/80R22.5 18PR（備胎 1 只）。

5、295/80R22.5輪胎，帶原廠ABS，前盤制動，限速裝置。

國五東風天錦飛機加油車_楚飛牌CLQ5180GJY5DF 型飛機加油車

⑥ 上裝配置（基礎配置-單倉）：

1、罐體方圓形，容積 13.5立方左右，單倉，鋁合金材質 5182，筒體 5.5mm,封頭 6mm，罐頂正中一只鋁合金歐標人孔帶內置呼吸閥，罐頂兩側手動鋁合金護欄，配鋁合金后爬梯（活動可拆卸式）。

2、操作柜（鋁合金）內防爆燈一套，操作柜外配備靜電卷盤一套，加油泵：不銹鋼自吸式離心泵，流量計：合肥精大儀表 0.2 級精度，通徑50 流量汁，過濾分離器：6芯過濾（含 2 根分離和 4根聚結濾芯）。重力加油方式：15 米航煤專用膠管卷盤帶航煤專用槍?zhuān)何挥?jì)：10 寸鋁合金表盤，操作控制：集成控制系統。

3、罐體左側卸料箱配備油氣回收系統，按新法規加裝緊急切斷閥語音提醒系統，罐體后尾部加裝緊急切斷閥紅色按鈕。

4、鋁合金工具箱一個，放油軟管 2 根，罐體兩側鋁合金圓形炮筒管前端各加裝 1 只 1 寸排污閥，所有箱體均配備集裝箱鎖桿方便用戶配鎖，出口箱底部加裝橡膠塞，罐體尾部左右兩側均配備塑料滅火器筒（8KG）。

5、罐頂圍板內配備鋁合金防滑網走道，后防護按公告照片制作工字型保險杠，上下等長。安全告示安裝在罐體尾部左，右，后位置，整車附件均為鋁合金材質，帶危險品專用標識，靜電拖地帶兩條，底盤后尾部大梁空隙位置用鋁合金防滑波紋板密封。

6、介質：航空燃料。油漆為鋁合金本色。
